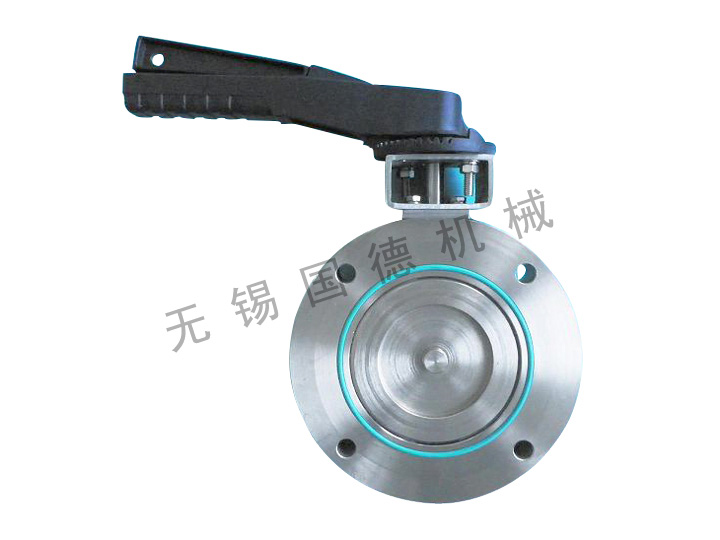

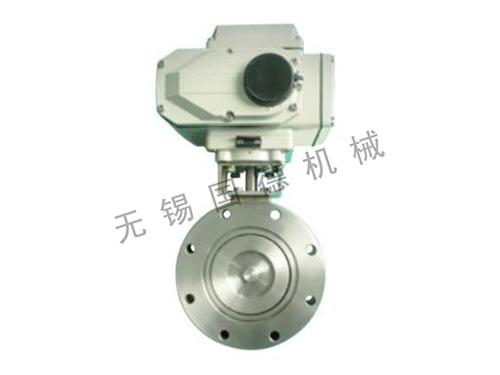

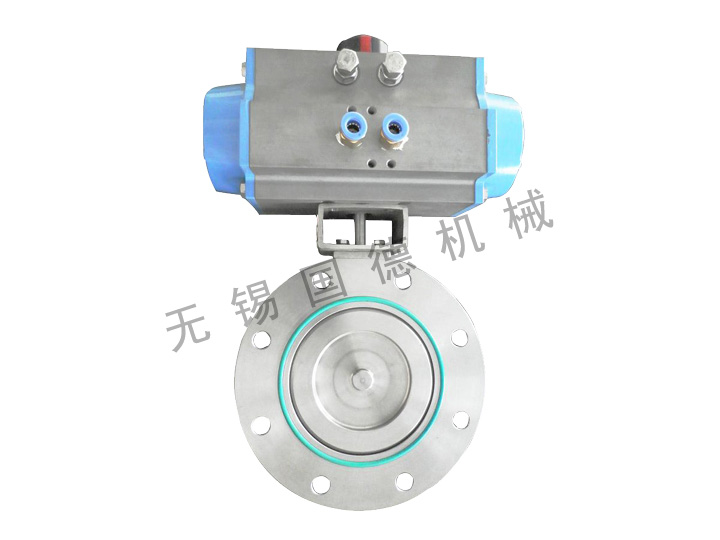

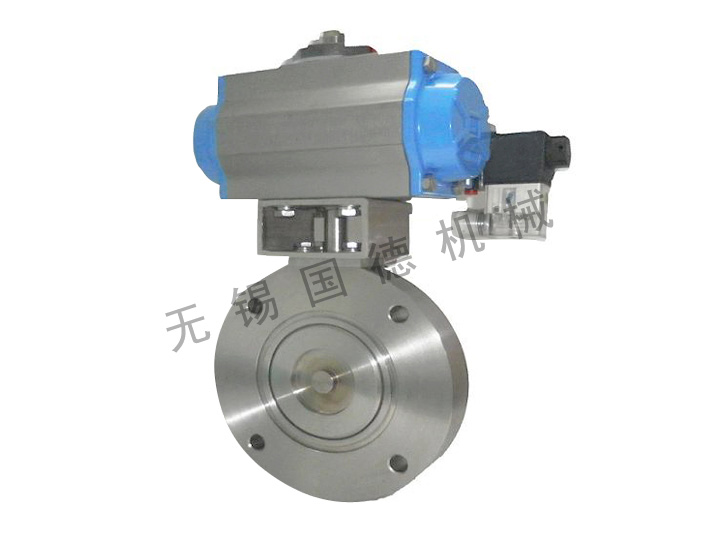

真空蝶阀采用电动、气动、手动等方式，来实现阀门开、关的控制，从而达到接通或切断真空管路中气流的目的。

外形尺寸：

型号	通径（DN）	ΦD	ΦB	H	A	L	W	n-ΦC
GD-50	50	110	90	220	22	160	113	4-Φ9
GD-63	63	130	110	229	26
GD-80	80	145	125	273	30	196	121	4-Φ12
GD-100	100	170	145	285
GD-125	125	195	170	299	35
GD-150	150	220	195	368		255	158	8-Φ12
GD-200	200	275	250	394	40
