真空挡板阀

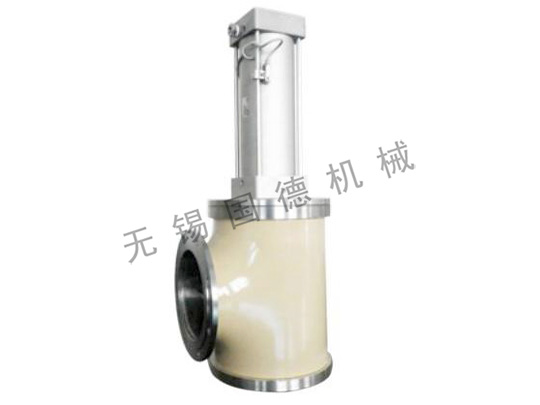

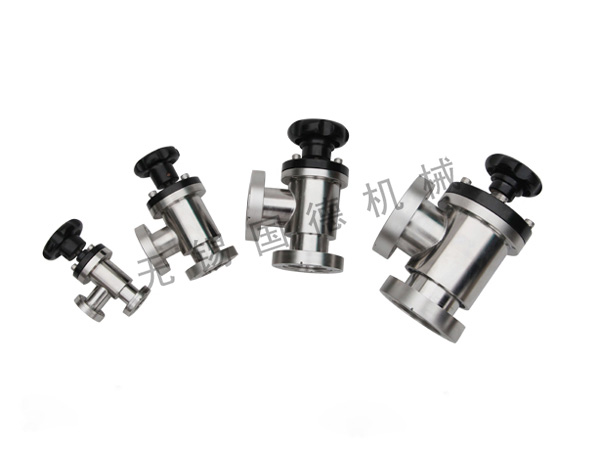

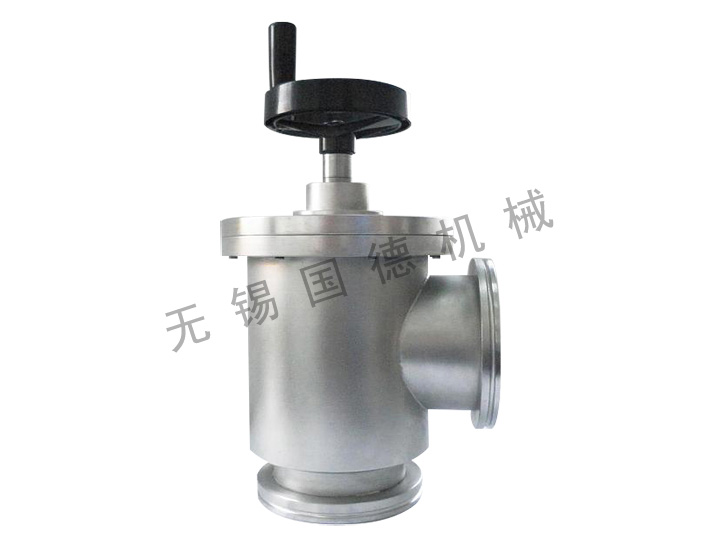

真空挡板阀用于接通或切断超高真空系统管路中的气流，有气动、手动两种驱动方式。气动阀是通过电磁换向阀改变气流方向来控制气缸运动，达到阀门启闭；手动阀是以人工转动手柄为动力通过螺纹传动实现阀门开闭。适用于介质为空气及非腐蚀性气体的场合。

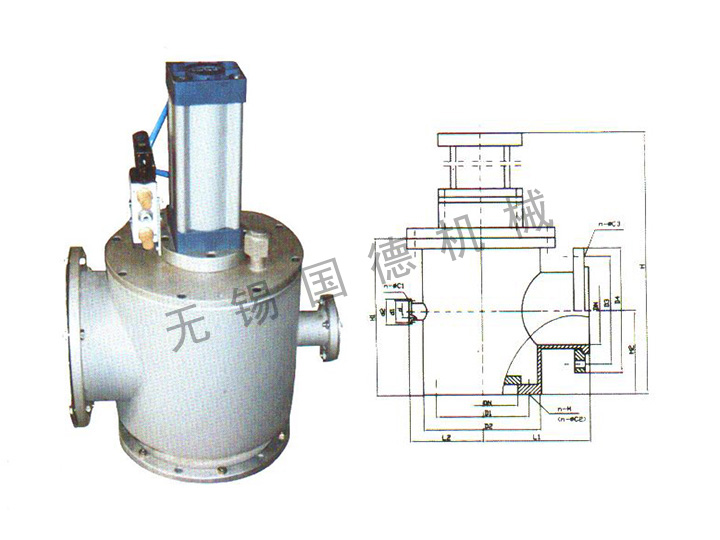

性能参数及连接尺寸：

型号	H	H1	H2	L1	L2	DN	D1	D2	D3	D4	d	d1	d2	n-Φc1	n-M （n-Φc2）	n-Φc3
GD-300	~960	425	215	250	240	300	350	380	350	380	80	125	145	4-Φ9	8-M12	8-Φ14
GD-400	~1230	605	330	330	330	400	465	500	465	500	100	145	170	4-Φ12	8--M16	8-Φ18
GD-500	~1310	680	330	370	370	500	580	610	580	610	160	200	225	8-Φ12	16-M12	16-Φ14
GD-600	~1700	780	390	550	460	600	670	775	670	710	150	195	220	8--Φ12	12-M18	12-Φ21
GD-630	~1750	830	420	550	460	630	720	750	7205	750	150	195	220	8--Φ12	20-M12	20-Φ14
GD-800	~1900	940	470	660	550	800	880 （1060）	1100	880	920	200	250	275	8--Φ12	20-M18 （16-Φ23）	20-Φ21
